Gravio Studioを使ってBluetooth対応デバイスのセンサーレシーバーとレイヤーを紐づけます

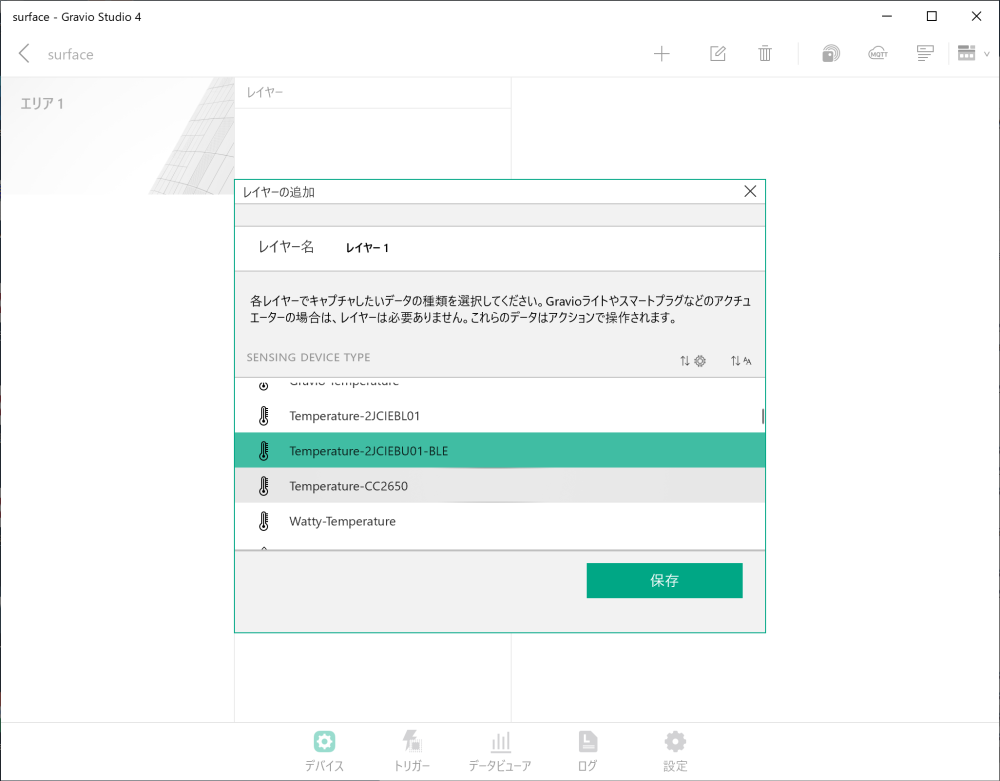

1. 「デバイス」で、使用するBluetoothセンサーの種類(DataKind)を選択して新しいエリアとレイヤーを追加します。
サンプルとして オムロン製2JCIE-BU01 を使用して温度データを取得します。
株式会社ティアンドデイ製おんどとり TR7Aシリーズ （TR71A 、TR72A 、TR72A-S 、TR75A）を使用する場合には予めコンフィグレージョンマネージャーのBluetooth設定で「アドバタイジングモードを使用する」をオンにしてください。
現在動作確認が取れているBluetooth対応デバイスは こちら を参照してください。

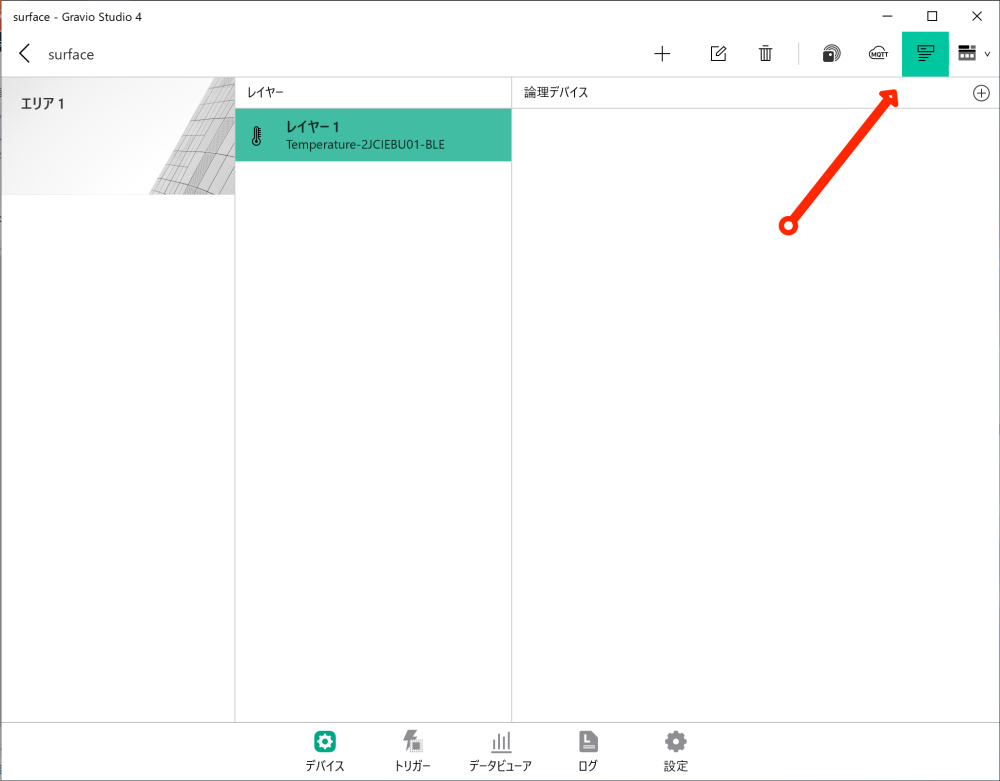

2. Bluetooth対応デバイスのセンサーデータを受信するには、まず、センサーをセンサーレシーバーとペアリングする必要があります。以下のボタンを押して、センサーレシーバーの設定画面を表示します。

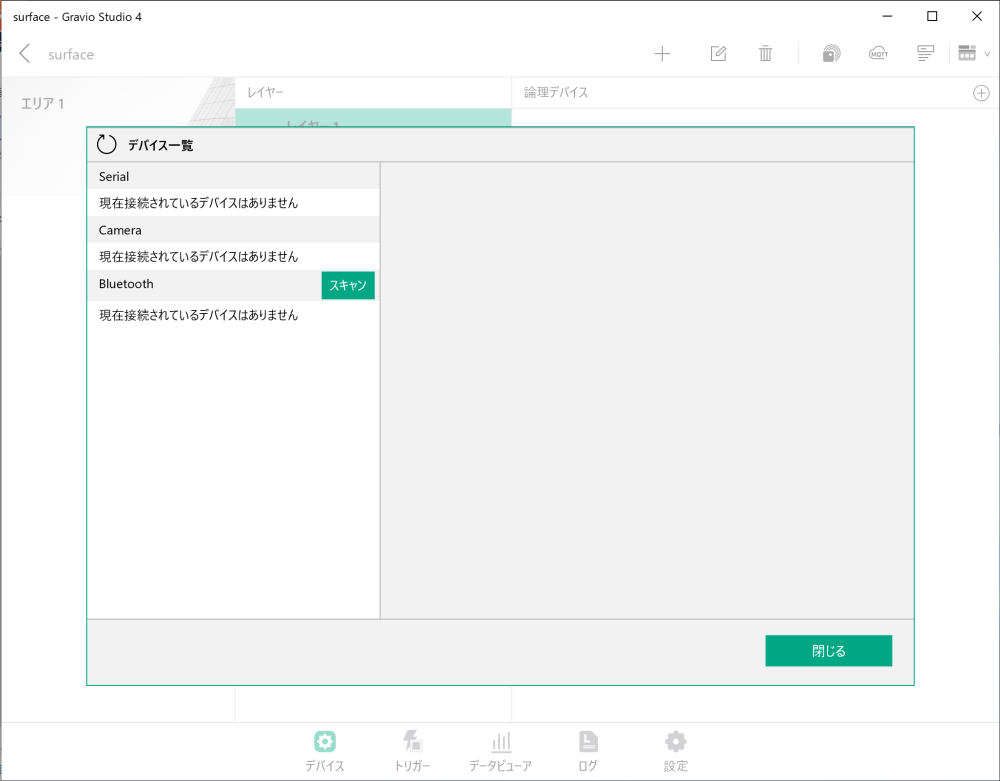

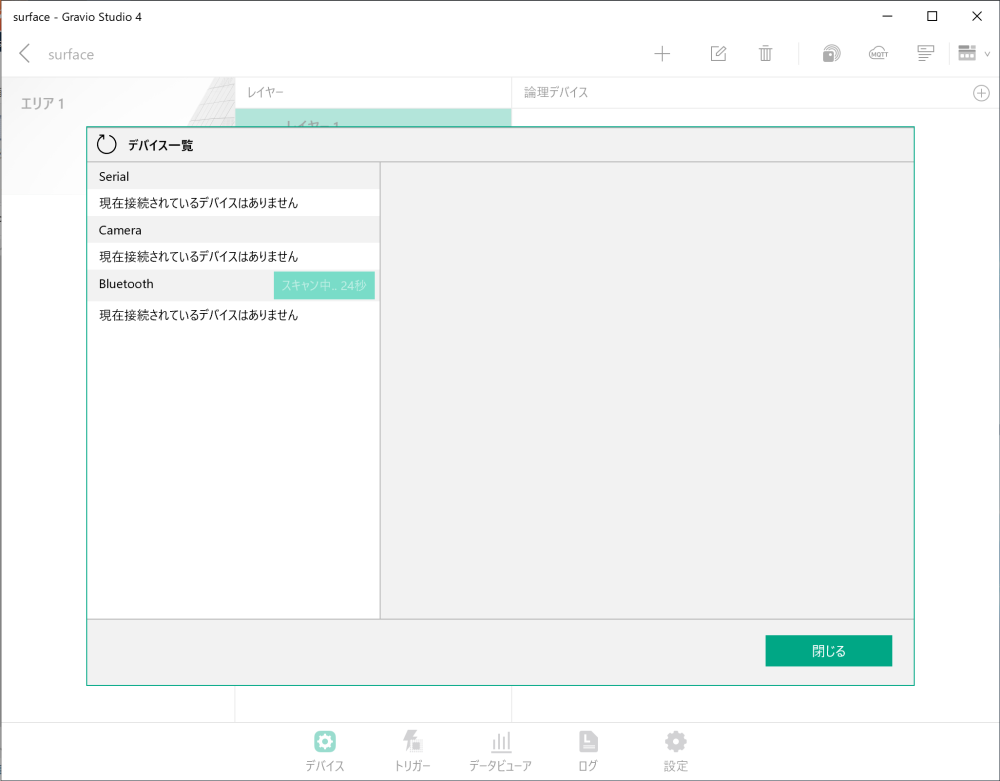

3. Bluetoothの行の右矢印をクリックして、スキャンボタンを押します。(スキャンモードは１分間です。）

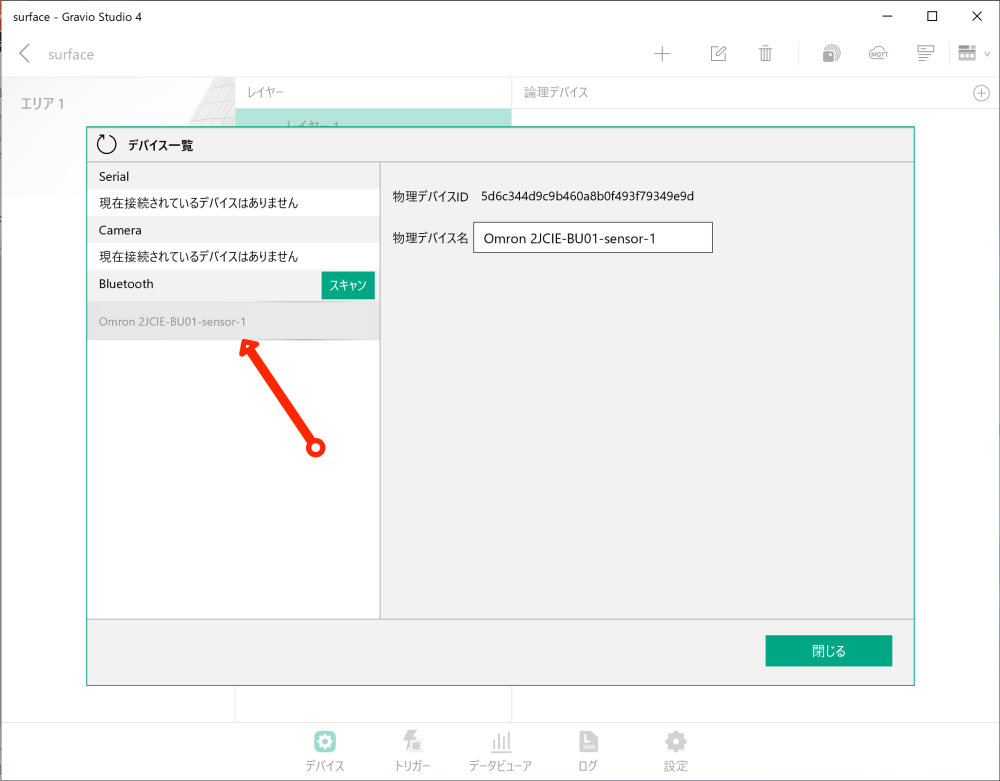

4. スキャンモード中にセンサーが発見されると以下のように表示されます。
これでセンサーのペアリングは完了です。ダイアログを閉じてください。

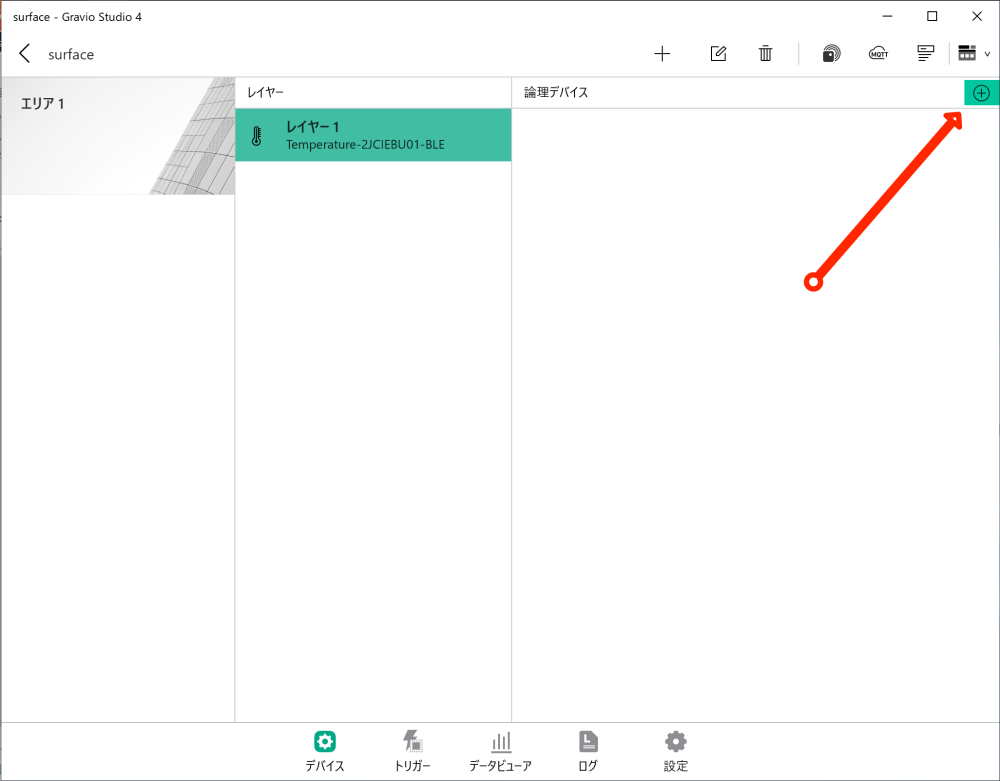

5. 次に、ウィンドウの右上にある丸で囲まれた「+」マークをクリックしてください。

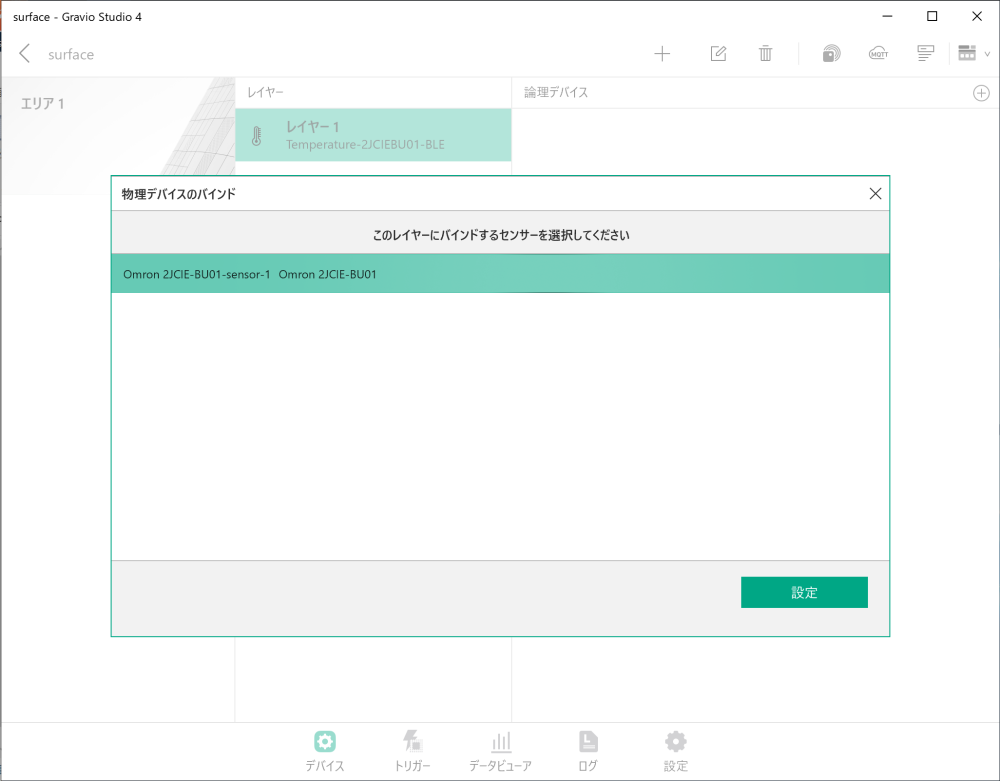

6. レイヤーに接続したいセンサーを選択して、設定します。
設定が終わったら、この画面と閉じてください。

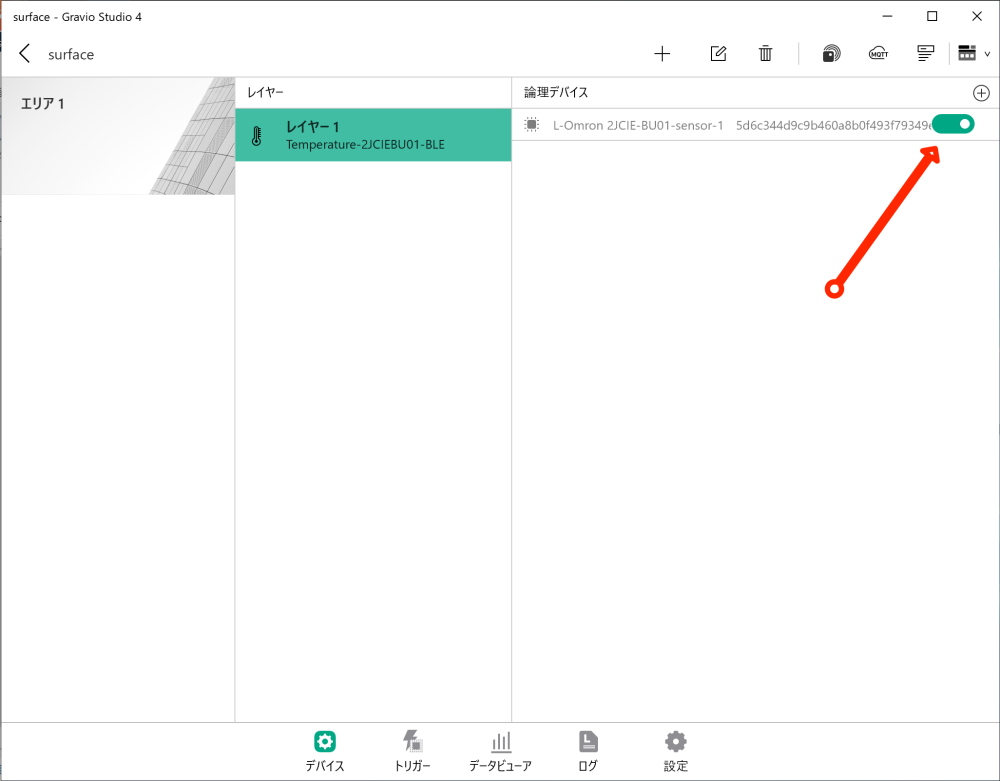

7. 以下のような画面になります。最後にこのセンサーレシーバーからデータを受信ために、スイッチをONにしてください。
以上でセンサーのデータの受信が開始されます。
